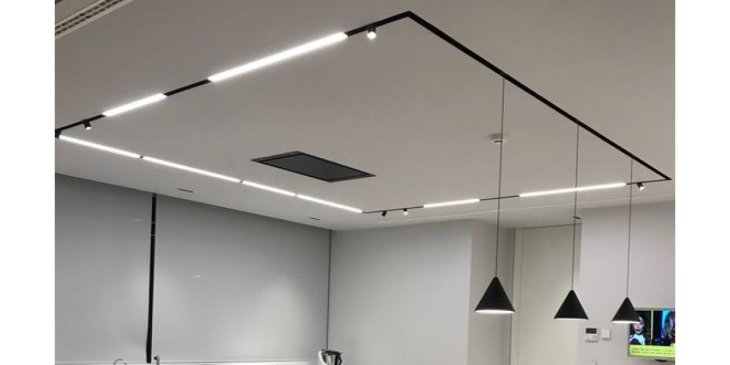

Як підключити люстру або LED-світильник

Ви хочете оновити інтер'єр і додати йому сучасного вигляду за допомогою нового освітлення? Заміна стельового світильника одне з тих завдань, яке здається складним лише на перший погляд. Насправді, маючи чітку інструкцію та дотримуючись базових правил безпеки, підключити нову люстру або економічний LED-світильник зможе практично кожен.

Цей посібник створений спеціально для початківців. Ми розберемося з усім покроково: від вимкнення струму до переможного клацання вимикача.

Золоті правило електрика

Перш ніж торкнутися дротів, інструментів чи самого світильника, запам'ятайте найважливіше правило: роботи з електрикою проводяться тільки при повністю знеструмленій лінії. Це вимога, яка рятує життя. Ураження струмом навіть від побутової мережі 220В може мати фатальні наслідки.

Що потрібно зробити перед початком робіт:

1. Вимкніть автомат. Знайдіть ваш електричний щиток (зазвичай він розташований у коридорі, на сходовій клітці або в тамбурі). На ньому є кілька автоматичних вимикачів. Вам потрібно вимкнути той, що відповідає за освітлення в кімнаті, де ви працюватимете. Якщо ви не знаєте, який саме, вимкніть центральний (ввідний) автомат, щоб знеструмити всю квартиру чи будинок. Це найнадійніший варіант.
2. Перевірте відсутність напруги. Навіть після вимкнення автомата обов'язково переконайтеся, що напруги на проводах, які виходять зі стелі, немає. Для цього використовуйте індикаторну викрутку або мультиметр.

• Індикаторна викрутка: по черзі торкніться жалом до кожного оголеного дроту. Якщо індикатор не світиться — напруги немає.
• Мультиметр: переведіть його в режим вимірювання змінної напруги (ACV або V~) з межею вище 220В. Торкніться щупами до пар проводів (фаза-нуль, фаза-фаза). Прилад повинен показувати “0”.

Тільки після того, як ви на 100% переконалися у відсутності напруги, можна приступати до наступного етапу. Ця проста перевірка займає хвилину, але гарантує вашу безпеку.

Підготовка до монтажу

Правильна підготовка — це вже половина успіху. Переконайтеся, що у вас під рукою є все необхідне. Ваш базовий набір інструментів:

• Індикаторна викрутка — ваш головний інструмент для перевірки наявності фази.
• Плоска та хрестоподібна викрутки — для закручування кріплень та гвинтів у клемах.
• Пасатижі (плоскогубці) — знадобляться для затискання, скручування або утримання дротів.
• Бокорізи (кусачки) — для перекушування дротів.
• Інструмент для зняття ізоляції (стрипер) — значно спрощує та прискорює процес зачистки кінців дротів, не пошкоджуючи жили. Якщо його немає, можна обережно скористатися ножем.
• Клемні колодки або з'єднувачі — найсучасніший та найбезпечніший спосіб з'єднання дротів. Рекомендуємо використовувати пружинні клеми типу WAGO — вони надійні та не вимагають скручування.
• Ізоляційна стрічка — якісна стрічка на тканинній або вініловій основі для додаткової ізоляції з'єднань.
• Дриль або перфоратор — якщо потрібно робити нові отвори для кріплення планки світильника.
• Надійна драбина або стіл— забудьте про конструкції зі стільців та табуреток!

Якісний та надійний інструмент є запорукою вашої безпеки та довговічності виконаних робіт. Не варто економити на базових речах. Все необхідне, від професійних стриперів до сучасних клемників WAGO, можна знайти у спеціалізованих магазинах, наприклад, на electrica-shop.com.ua. Це дозволить вам бути впевненим у якості комплектуючих.

Розбираємося з проводами: хто є хто?

Зі стелі у вас, швидше за все, стирчатиме два або три дроти. Вони мають різне призначення, і вкрай важливо їх не переплутати. У сучасній проводці використовується кольорове маркування згідно з європейськими стандартами:

• Фаза (L). Найнебезпечніший провід, саме він перебуває під напругою. Зазвичай має коричневий, чорний, сірий, білий або червоний колір ізоляції.
• Нуль (N). Робочий нульовий провід. Він необхідний для створення замкненого електричного кола. Його колір завжди синій або блакитний.
• Заземлення (PE). Захисний провід, який відводить напругу на корпус світильника у разі пробою ізоляції. Він є не у всіх будинках (особливо старих), але якщо він є, його обов'язково потрібно підключати. Колір — жовто-зелений.

Якщо у вас стара алюмінієва проводка, всі дроти можуть бути однакового, наприклад, білого кольору. У такому випадку знайти фазу та нуль можна лише за допомогою індикаторної викрутки (при увімкненому автоматі!). Позначте знайдену фазу маркером або шматочком ізоляційної стрічки, після чого знову знеструмте лінію.

Покрокова інструкція з підключення

Отже, світло вимкнене, інструменти напоготові, з проводами розібралися. Час діяти!

Крок 1. Демонтаж старого світильника

Акуратно зніміть плафони та викрутіть лампочки зі старої люстри. Далі зніміть декоративну кришку, що прикриває місце кріплення та з'єднання дротів. Ви побачите, як підключений старий світильник. Перед тим як від'єднувати дроти, сфотографуйте схему підключення на телефон — це може стати в нагоді. Акуратно роз'єднайте дроти. Відкрутіть кріпильну планку та зніміть старий світильник.

Крок 2. Підготовка проводів

Огляньте дроти, що виходять зі стелі. Якщо їхні кінці окислені або пошкоджені, відкусіть по 1-2 см бокорізами. Акуратно зніміть ізоляцію з кінців дротів приблизно на 5-10 мм. Слідкуйте, щоб на мідних жилах не було глибоких надрізів.

Крок 3. Монтаж кріпильної планки

Новий світильник кріпиться до стелі за допомогою спеціальної планки, яка йде в комплекті. Прикладіть планку до стелі в місці виходу проводів і позначте олівцем точки для свердління. Просвердліть отвори, вставте дюбелі та надійно прикрутіть планку до стелі. Вона повинна триматися міцно, адже на ній висітиме вага всієї конструкції.

Крок 4. Підключення дротів (найважливіший етап!)

Це кульмінація нашої роботи. Зазвичай на проводах самого світильника також є маркування. Ваше завдання — з'єднати відповідні дроти зі стелі з проводами світильника:

• Фазу (L) зі стелі з'єднуємо з фазним проводом світильника (коричневим, чорним, білим).
• Нуль (N) зі стелі (синій) з'єднуємо з нульовим проводом світильника (синім).
• Заземлення (PE) зі стелі (жовто-зелений), якщо воно є, з'єднуємо з проводом заземлення світильника (жовто-зеленим) або зі спеціальним гвинтом на металевому корпусі.

Важливо! Якщо зі стелі виходить два дроти (фаза і нуль), а на люстрі є клема заземлення, її просто залишають непідключеною.

Для з'єднання використовуйте клемники. Якщо ви взяли клеми WAGO, просто вставте зачищений кінець дроту у відповідний отвір до клацання. Це швидко, надійно та безпечно. Якщо використовуєте гвинтову колодку, вставте дроти з обох боків і добре затягніть гвинти. Перевірте, чи міцно тримається з'єднання, злегка посмикавши за дріт.

Крок 5. Завершення монтажу

Після підключення всіх проводів акуратно сховайте їх у декоративну чашу світильника. Підніміть світильник до кріпильної планки та зафіксуйте його за допомогою декоративних гайок, що йдуть у комплекті. Переконайтесь, що люстра висить рівно і надійно. Вкрутіть лампочки або підключіть світлодіодний модуль.

Крок 6. Перевірка роботи

Поверніться до електрощитка та увімкніть автомат. Клацніть вимикачем у кімнаті. Якщо ви все зробили правильно, кімната наповниться світлом. Вітаємо, ви впорались!

Особливий випадок: підключення до подвійного вимикача

Якщо у вас на стіні подвійний вимикач, а зі стелі стирчать три дроти (наприклад, два білих і один синій), це означає, що ви можете керувати групами ламп у люстрі окремо.

У такому випадку:

• Синій дріт — це спільний нуль (N).
• Два інших дроти (наприклад, білі) — це дві окремі фази (L1 та L2), кожна з яких йде від своєї клавіші вимикача.

На багаторіжковій люстрі дроти від ламп зазвичай вже розділені на дві групи. Ваше завдання — підключити нульові дроти всіх ламп до синього дроту зі стелі, а фазні дроти першої групи ламп — до першої фази (L1), другої групи — до другої (L2). Це дозволить вмикати, наприклад, дві лампочки однією клавішею і три — іншою.

Якщо ви не впевнені, чи вдасться вам все підключити самостійно, краще і ОБОВ’ЯЗКОВО! звернутися до професійного електрика, щоб уникнути помилок. Неправильне підключення може призвести до короткого замикання та інших неприємностей.
